En el entorno industrial moderno, la productividad depende críticamente de la automatización. Centros de control de motores, variadores de frecuencia (VFD), servodrives y redes de comunicación de alta velocidad (como Modbus, Profibus o Ethernet Industrial) conviven en un mismo espacio físico.
Sin embargo, esta proliferación de dispositivos electrónicos de potencia ha generado un fenómeno secundario grave: la contaminación electromagnética y la degradación de la calidad de la energía dentro de las propias instalaciones.
A menudo, los departamentos de mantenimiento se enfrentan a problemas «fantasma»: PLCs que pierden la comunicación con sus módulos E/S remotos, pantallas HMI que se congelan sin razón aparente, sensores inductivos que entregan lecturas erróneas o fuentes de poder que se sobrecalientan. Cuando se busca una falla física (un cable roto o un componente quemado), todo parece estar en orden.
El verdadero culpable no es una falla mecánica ni un defecto de software: es la combinación de ruido eléctrico de alta frecuencia y distorsión armónica.

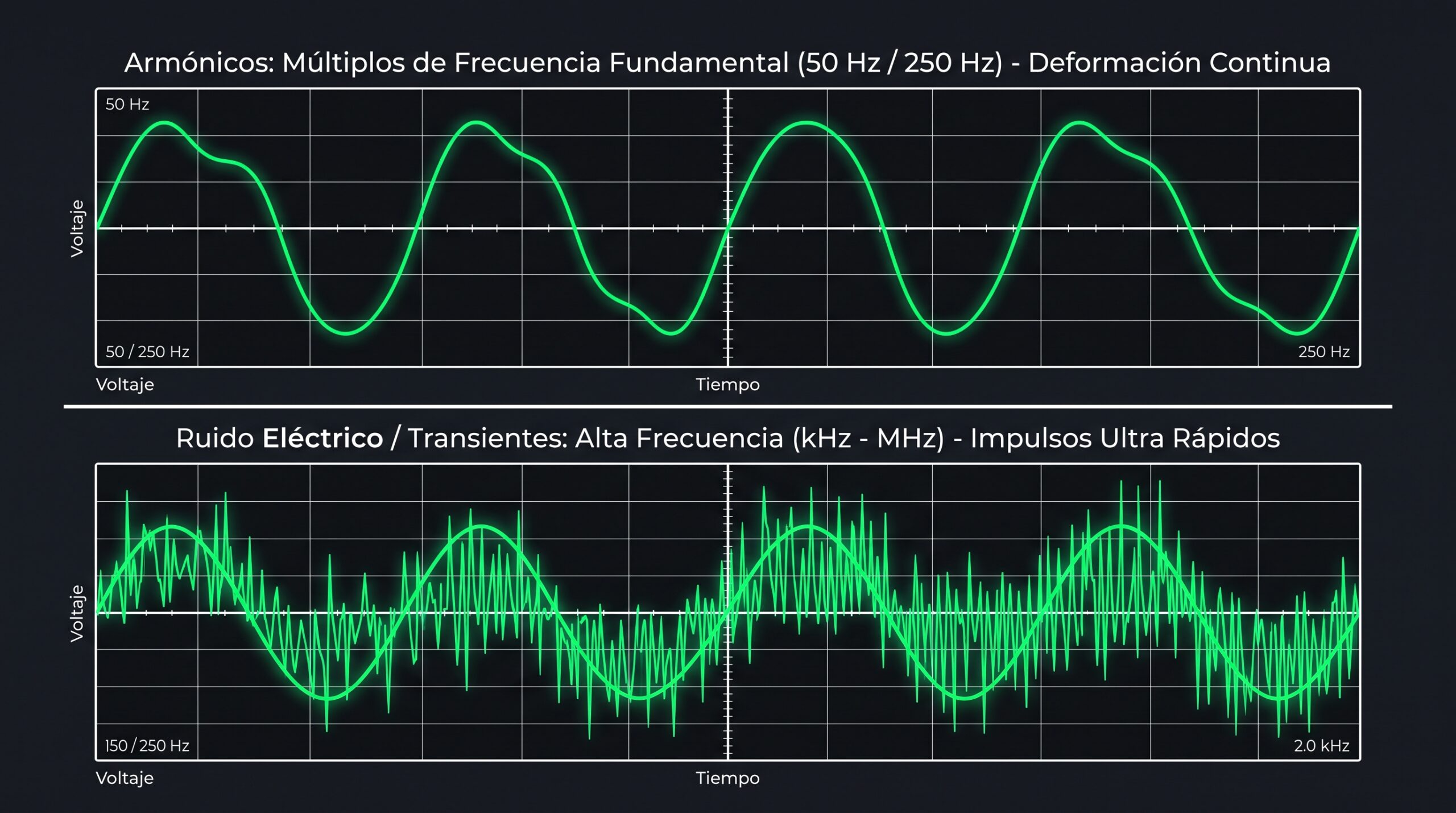

¿Qué es el ruido eléctrico y cómo se diferencia de los armónicos?
Aun cuando ambos fenómenos distorsionan la forma de onda sinusoidal pura de 50 Hz (o 60 Hz) de la red eléctrica, su naturaleza física, origen y forma de propagación son totalmente distintos:
1. Armónicos de Baja Frecuencia
Los armónicos son corrientes o voltajes cuyas frecuencias son múltiplos enteros de la frecuencia fundamental de la red (por ejemplo, 150 Hz, 250 Hz, 350 Hz en redes de 50 Hz).
- Origen: Cargas no lineales (rectificadores, fuentes conmutadas, variadores de frecuencia).
- Efecto primario: Calentamiento excesivo en transformadores, sobrecarga del conductor neutro, resonancia en bancos de condensadores y envejecimiento prematuro del aislamiento.
2. Ruido Eléctrico / Transientes de Alta Frecuencia (EMI/RFI)
El ruido eléctrico abarca señales no deseadas de alta frecuencia (desde decenas de kilohertz hasta megahertz) que se acoplan a las líneas de potencia o cables de señal.
- Origen: La conmutación ultra rápida de transistores IGBT dentro de los variadores de frecuencia, arcos eléctricos en contactores y descargas electrostáticas.
- Efecto primario: Interferencia directa en la lógica digital de los microprocesadores, corrupción de paquetes de datos en redes de comunicación e inducción de voltajes parásitos en lazos de instrumentación (4-20 mA o 0-10 V).
El mecanismo de falla: ¿Cómo llega el ruido al corazón del PLC?
Para entorpecer el funcionamiento de un sistema de control, el ruido eléctrico no necesita destruir físicamente el silicio (aunque puede hacerlo si alcanza amplitudes elevadas). Basta con alterar la integridad de la señal.
Los microprocesadores de los PLCs interpretan la información lógica mediante niveles de voltaje continuos (por ejemplo, 0 VDC para un «0» lógico y 24 VDC o 5 VDC para un «1» lógico). Cuando el ruido eléctrico de alta frecuencia se acopla a las líneas de alimentación o de entradas/salidas, superpone una onda parásita sobre el nivel de corriente continua.
Si el pico de ruido supera el umbral de discriminación del circuito integrado, el PLC interpreta un ruido parásito como una señal válida o viceversa. Las consecuencias directas incluyen:
- Pérdida de tramas de comunicación: Los buses de campo detectan errores de paridad o checksum debido a los picos de alta frecuencia, forzando la retransmisión constante de datos o provocando la desconexión del nodo (Fault de red).
- Reset inesperado del CPU: El ruido de modo común que ingresa por la tierra funcional del PLC genera diferencias de potencial entre la masa digital y la tierra de potencia, activando los circuitos de protección internos del microcontrolador y provocando un reinicio.
- Falsas lecturas analógicas: En sensores de temperatura, presión o flujo, el ruido inducido altera el valor en miliamperios, generando desviaciones en el control de procesos críticos.
El rol crítico del filtrado de frecuencia y la tierra industrial
Tratar de solucionar el ruido eléctrico de alta frecuencia únicamente con una «buena malla de tierra» es uno de los mitos más arraigados en la ingeniería de planta. Si bien un sistema de puesta a tierra de baja impedancia es indispensable para la seguridad humana y la evacuación de fallas a frecuencia industrial (50 Hz), las frecuencias elevadas se comportan de manera radicalmente diferente debido a la inductancia de los conductores.
A altas frecuencias (kHz a MHz), un cable de tierra de varios metros de longitud presenta una impedancia elevada. Por lo tanto, el ruido eléctrico no «fluye a tierra» de forma mágica; se refleja y se propaga hacia los equipos de menor impedancia electrónica.

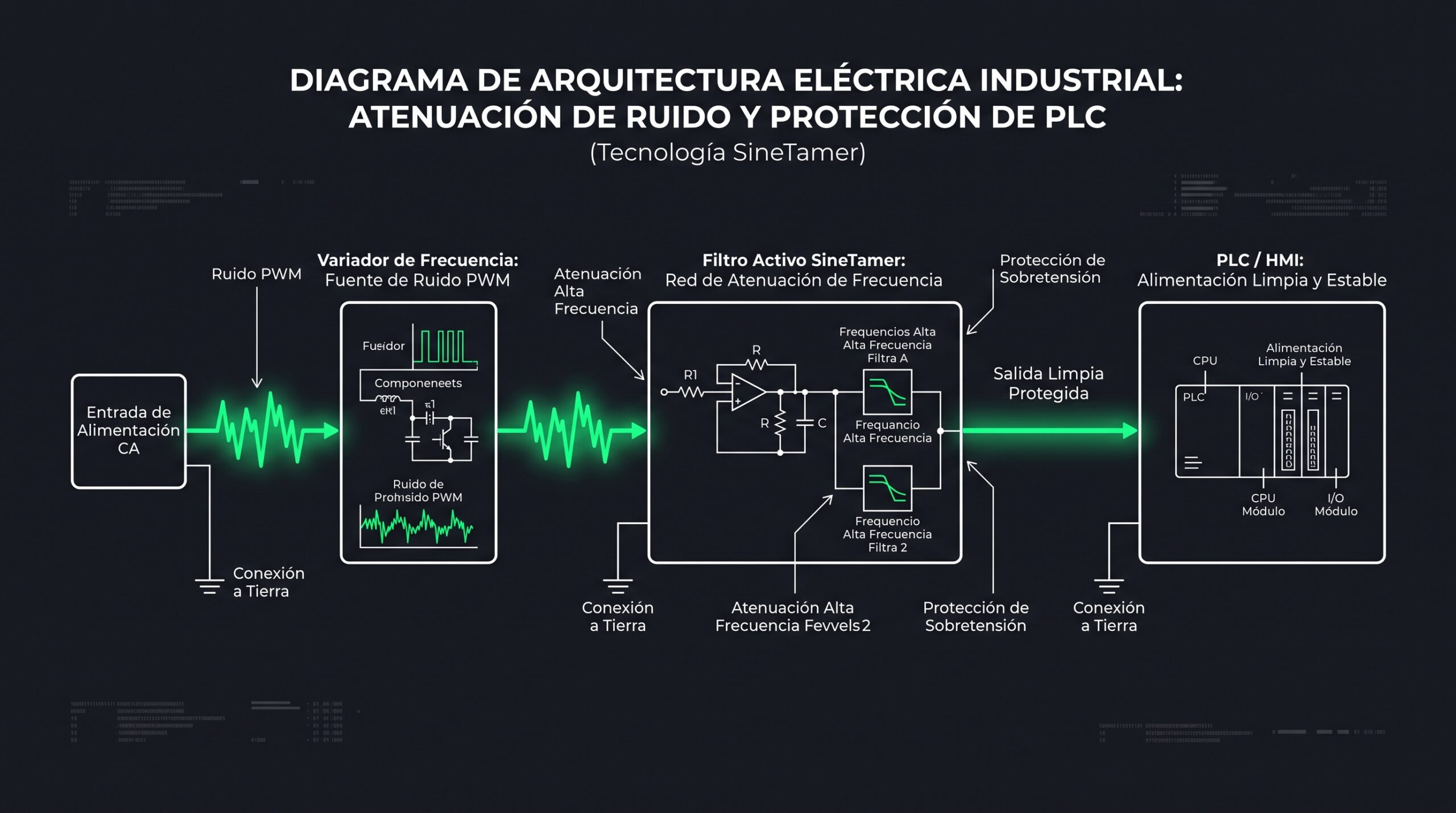

Solución Tecnológica: Redes de Atenuación de Frecuencia Activa SineTamer
Para neutralizar el ruido de alta frecuencia en la alimentación de los sistemas de control, se requiere una solución que combine la supresión de sobretensiones impulsivas con un filtrado pasivo/activo de baja impedancia.
La tecnología SineTamer, integrada por DISAT, incorpora sistemas de seguimiento activo de onda y redes de filtrado diseñadas específicamente para:
- Atenuar componentes de alta frecuencia: Filtra el ruido conducido en un amplio espectro de frecuencias antes de que alcance la fuente de alimentación conmutada del PLC.
- Eliminar la distorsión dv/dt: Reduce la tasa de cambio de voltaje, previniendo el acoplamiento capacitivo hacia las tarjetas electrónicas internas.
- Proteger puertos de comunicación e instrumentación: Mediante supresores de alta velocidad instalados en serie con los lazos analógicos y buses de datos, desviando la energía parásita lejos de las interfaces de entrada/salida.
Matriz de diagnóstico rápido de campo
La siguiente tabla permite identificar si las fallas recurrentes en tu planta se deben a problemas de ruido eléctrico o armónicos:
|
Síntoma en Planta |
Causa probable |
Medición / Diagnóstico recomendado |
Solución técnica |
|
Transformador de distribución extremadamente caliente y ruidoso. |
Presencia de armónicos de corriente (3er, 5to, 7mo orden). |
Medición de THDi con analizador de calidad de energía Clase A. |
Filtros de armónicos activos o pasivos en el tablero principal. |
|
PLC entra en «STOP» o borra memoria de forma aleatoria. |
Transientes de alta frecuencia y ruido de modo común. |
Captura de transientes con osciloscopio de alto ancho de banda. |
Instalación de SineTamer con seguimiento activo en la alimentación del PLC. |
|
Pérdida de comunicación Modbus / Profibus al arrancar un VFD. |
Ruido acoplado por alta frecuencia de conmutación (PWM). |
Inspección de apantallamiento y medición de ruido RFI en la red. |
Filtro SineTamer para datos + correcto aterramiento de pantallas a 360°. |
|
Disparo intempestivo de diferenciales sin falla a tierra real. |
Corrientes de fuga de alta frecuencia a través de capacidades parásitas. |
Medición de corriente de fuga a tierra con pinza de alta frecuencia. |
Filtrado de frecuencia en la fuente de ruido + supresión activa. |
Conclusión: Garantizando la continuidad operativa
El ruido eléctrico y los armónicos no son inevitables en un entorno automatizado. Son el resultado de la interacción entre cargas no lineales de potencia y la microelectrónica de control sensible.
Dejar estos fenómenos sin atenuación compromete la confiabilidad operativa de la planta, incrementa los costos de mantenimiento preventivo y genera paradas de producción inexplicables.
En calidadenergetica.cl, ayudamos a las empresas a diagnosticar, filtrar y mitigar estos problemas con soluciones de ingeniería avanzada e integración de tecnología SineTamer.
Por John Salazar Belmar
Especialista en Calidad de Energía y Protección en DISAT
