Cuando una tarjeta electrónica de un PLC o un variador de frecuencia (VFD) se destruye en la línea de producción, la primera cifra que suele registrar el departamento de compras es el costo directo del repuesto: «El módulo de entradas analógicas nos costó USD $1.200».
Sin embargo, para la gerencia de planta y la dirección financiera (CFO), esos USD $1.200 representan únicamente una fracción insignificante del impacto económico real.
El verdadero costo de la falla reside en el fenómeno conocido como Downtime No Programado: el tiempo en que la planta deja de facturar, la mano de obra se detiene, la materia prima se degrada y los compromisos de entrega con clientes B2B sufren penalizaciones.
En este artículo desglosaremos la metodología financiera para calcular el impacto real de las paradas no programadas causadas por eventos de calidad de energía y cómo evaluar el retorno de inversión (ROI) de un sistema de protección.

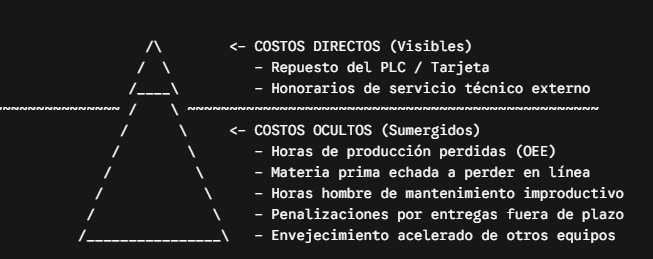

El modelo del Iceberg Financiero en fallas de microelectrónica
Para comprender la magnitud del problema, es útil visualizar los costos mediante la analogía del iceberg:
- La Punta del Iceberg (Costos Directos): Es la factura física del proveedor de automatización por la compra de la nueva CPU, módulo E/S o variador de frecuencia.
- La Base Sumergida (Costos Ocultos de Operación): Representa entre el 80% y el 95% del costo total del evento. Incluye el lucro cesante, el impacto en el OEE (Overall Equipment Effectiveness) y el estrés operativo de la organización.
La fórmula para calcular el Costo Real por Hora de Parada (C_hora)
Para llevar esta discusión al comité de gerencia con argumentos cuantitativos, recomendamos utilizar la siguiente fórmula estandarizada de ingeniería financiera B2B:
C hora = P perdida + M desperdicio + H improductiva + K penalizacion
Donde:
- P_perdida (Producción Perdida): Unidades de producto no fabricadas por hora multiplicado por el margen de contribución unitario.
- M_desperdicio (Materia Prima): Insumos que quedaron atrapados en la línea (hornos, embotelladoras, extrusoras) y que deben descartarse como merma.
- H_improductiva (Mano de Obra): Costo por hora de los operadores de planta que permanecen inactivos mientras se repara la falla.
- K_penalizacion (Impacto Comercial): Multas contractuales por retraso en despachos B2B o fletes de emergencia.
Ejemplo real en la industria de Alimentos y Bebidas:
Si una línea de llenado automático se detiene durante 4 horas por la quema de la fuente de alimentación de 24 VDC de un PLC principal:
- Costo del repuesto directo: USD $800
- Pérdida de producción (4 hrs): USD $16.000
- Merma de producto en línea: USD $2.500
- Horas hombre de mantenimiento y operadores: USD $1.200
- COSTO TOTAL DEL EVENTO: USD $20.500
El repuesto representó apenas el 3.9% de la pérdida total.
Degradación acumulativa: El costo de los «Fantasmas Operativos»

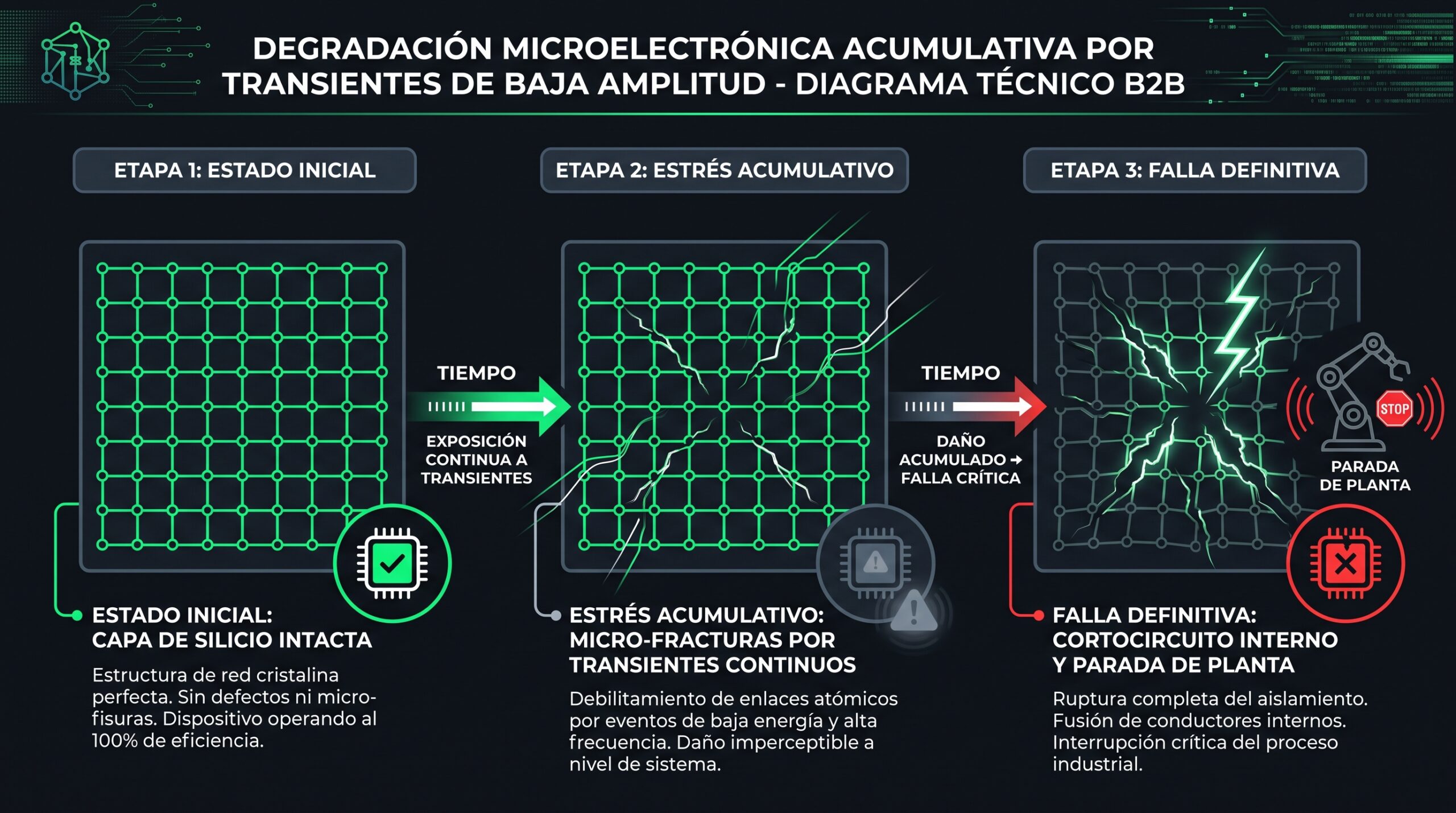

No todos los eventos de transientes de tensión provocan la muerte instantánea de la tarjeta electrónica. De hecho, los eventos más destructivos para la rentabilidad a largo plazo son los transientes de menor amplitud.
Cuando picos de tensión de 1.000 V a 2.000 V ingresan de forma continua a la planta, no queman el componente de inmediato, pero generan micro-fracturas térmicas en la capa de dióxido de silicio de los microprocesadores (efecto conocido como micro-bridging).
Esto provoca que el equipo empiece a presentar fallas aleatorias e intermitentes:
- El PLC entra en modo Fault de forma espontánea una vez por semana.
- La pantalla HMI pierde la comunicación y requiere reiniciarse apagando el tablero principal.
- Se pierden recetas de producción guardadas en la memoria.
Cada una de estas pequeñas paradas de 15 o 30 minutos genera pequeñas pérdidas acumuladas que, al cabo de un año, suman decenas de miles de dólares en ineficiencia operativa sin que la planta haya identificado la causa raíz.
Justificación del ROI: Reduciendo el tiempo de pago a meses
Cuando se presenta un proyecto de protección de calidad de energía a la gerencia, la pregunta obligada es: ¿En cuánto tiempo se paga esta inversión?
A diferencia de otras inversiones en activos fijos, la implementación de tecnología de atenuación de frecuencia y supresión de transientes SineTamer integrada por DISAT tiene un periodo de retorno de inversión (Payback) que habitualmente se mide en meses o semanas.

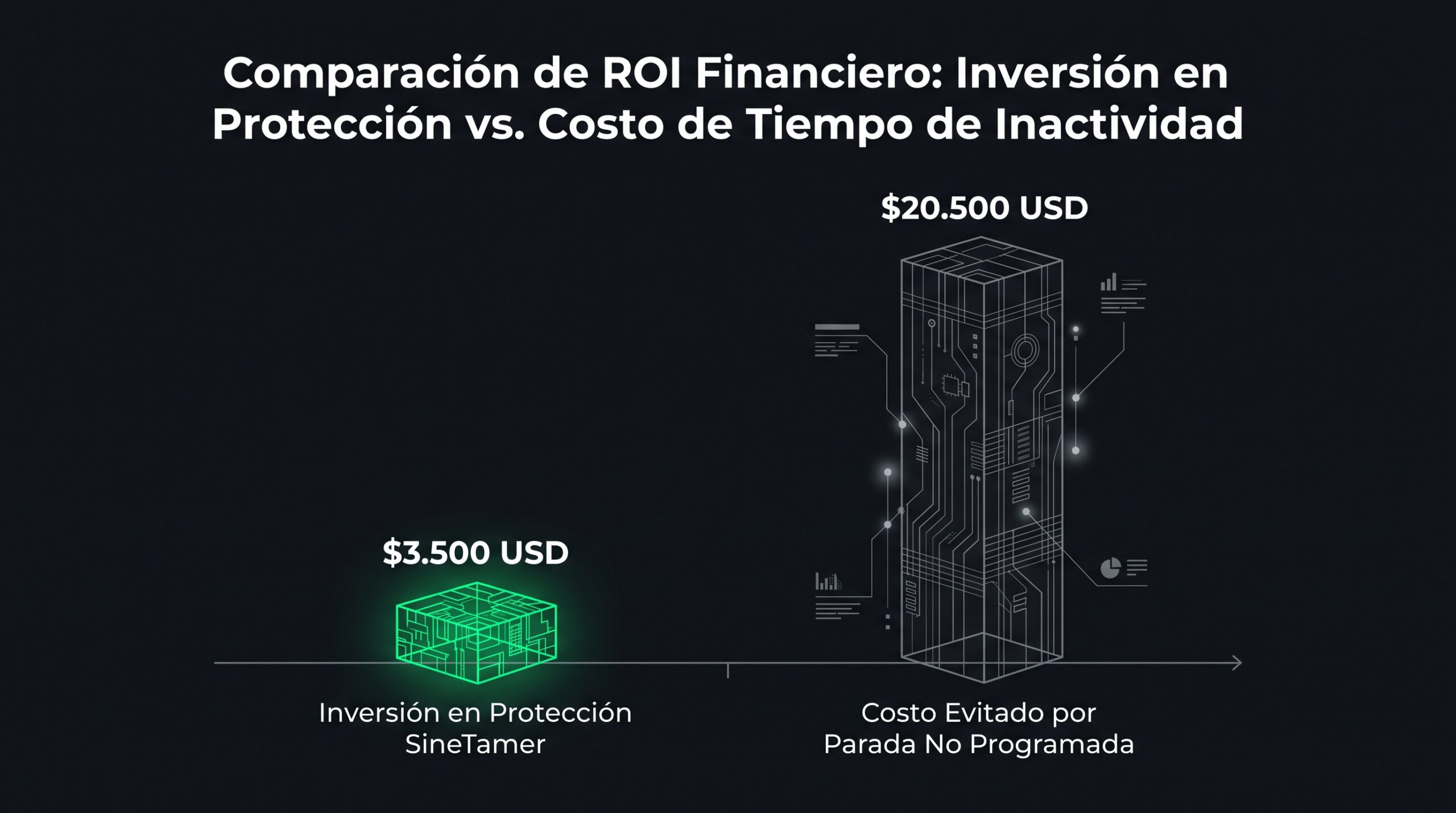

[ Inversión en Protección SineTamer ] <—> [ Costo de 1 Parada No Programada ]
(USD $3.500) (USD $20.500)
Si la instalación de un sistema de protección previene tan solo un evento de parada crítica al año, el proyecto no solo se paga a sí mismo de forma inmediata, sino que genera un retorno neto positivo para el presupuesto de mantenimiento.
Conclusión: De un centro de costos a un generador de confiabilidad
Tratar la quema de tarjetas de PLC como un «gasto inevitable de mantenimiento» es aceptar una sangría constante en la rentabilidad de la planta. La calidad de energía no es un tema estrictamente eléctrico; es una variable financiera de continuidad de negocio.
En calidadenergetica.cl, ayudamos a los equipos de ingeniería y finanzas a auditar el impacto económico de sus fallas eléctricas y a proyectar soluciones de protección con retorno de inversión garantizado mediante tecnología SineTamer.
Por John Salazar Belmar
Especialista en Calidad de Energía y Protección en DISAT
