Filtros de Armónicos Activos (AHF) vs. Pasivos: ¿Cuál necesita tu planta según la carga?

En la industria moderna, la eficiencia energética y el control de procesos dependen del uso masivo de cargas no lineales: variadores de frecuencia (VFD), rectificadores, fuentes conmutadas, variadores de velocidad y sistemas de iluminación LED.

Si bien estos equipos reducen el consumo eléctrico y optimizan la producción, introducen un problema crítico en la red interna: la distorsión armónica de corriente (THDi).

Cuando los niveles de armónicos superan los límites permitidos por las normativas técnicas (como la norma IEEE 519 o las exigencias del Código de Red), la planta comienza a manifestar síntomas graves: transformadores de distribución que trabajan a temperaturas extremas, disparos intempestivos de interruptores termomagnéticos, fallas prematuras en bancos de condensadores y pérdidas de energía por calentamiento en los conductores.

Para solucionar la distorsión armónica, la ingeniería ofrece dos grandes familias de soluciones: Filtros Pasivos de Armónicos (PHF) y Filtros Activos de Armónicos (AHF).

Elegir la tecnología equivocada no solo implica malgastar presupuesto, sino que puede agravar la contaminación armónica en la planta. En este artículo analizamos la física de ambas soluciones y cómo elegir la adecuada según el tipo de carga de tu instalación.

¿Qué es la distorsión armónica y cómo afecta a tu infraestructura?

Las cargas no lineales no consumen corriente de forma senoidal continua. En su lugar, absorben la energía en forma de «pulsos». Estos pulsos deforman la onda de corriente original de 50 Hz (frecuencia fundamental), descomponiéndola en componentes de frecuencias superiores múltiplos de la fundamental (por ejemplo, 250 Hz para el 5º armónico o 350 Hz para el 7º armónico).

El impacto de esta deformación incluye:

• Sobrecarga Térmica: Los armónicos de corriente generan pérdidas por efecto Joule ($I^2R$) y pérdidas por corrientes de Foucault en el núcleo de transformadores y motores.
• Resonancia Eléctrica: Si la planta cuenta con bancos de condensadores para corrección del factor de potencia sin inductancias de rechazo, los armónicos pueden entrar en resonancia, amplificando la corriente destruyendo los condensadores.
• Caída y Deformación del Voltaje: La corriente armónica que circula por la impedancia de la red genera una Distorsión Armónica de Voltaje (THDv), afectando a los equipos electrónicos sensibles alimentados por la misma red.

Filtros Pasivos de Armónicos (PHF): La solución tradicional para cargas fijas

Un filtro pasivo de armónicos es una combinación en serie de componentes inductivos (reactancias) y capacitivos (condensadores), diseñada y sintonizada para presentar una impedancia extremadamente baja a una frecuencia armónica específica (generalmente el 5º o 7º orden).

¿Cómo funciona?

Al ofrecer un camino de muy baja impedancia a esa frecuencia en particular, la corriente armónica generada por la carga es «atrapada» por el filtro pasivo antes de que viaje hacia el transformador principal.

Ventajas:

• Costo inicial bajo: Menor inversión de capital en comparación con la tecnología activa.
• Simplicidad de diseño: No requiere componentes electrónicos de potencia complejos para operar.
• Efectivo en cargas individuales: Excelente opción para mitigar armónicos en un variador de frecuencia de gran potencia que opera a carga constante.

Desventajas y Limitaciones:

• Sintonización fija: Solo filtra la frecuencia para la cual fue diseñado (por ejemplo, filtra el 5º armónico, pero deja pasar el 11º o el 13º).
• Dependencia de la carga: Si la carga del variador varía (por ejemplo, un motor operando al 40% de su capacidad), la efectividad del filtro pasivo disminuye drásticamente.
• Riesgo de resonancia y sobrecompensación: En condiciones de baja carga, los condensadores del filtro pueden inyectar un exceso de energía reactiva capacitiva a la red o entrar en resonancia con la impedancia de la red.

Filtros Activos de Armónicos (AHF): Corrección dinámica en tiempo real

Un Filtro Activo de Armónicos (AHF) es un equipo de electrónica de potencia basado en tecnología de transistores IGBT y procesadores digitales de señales (DSP). A diferencia del filtro pasivo, el AHF no actúa como una «trampa» fija, sino como una fuente inyectora de corriente en contra-fase.

¿Cómo funciona?

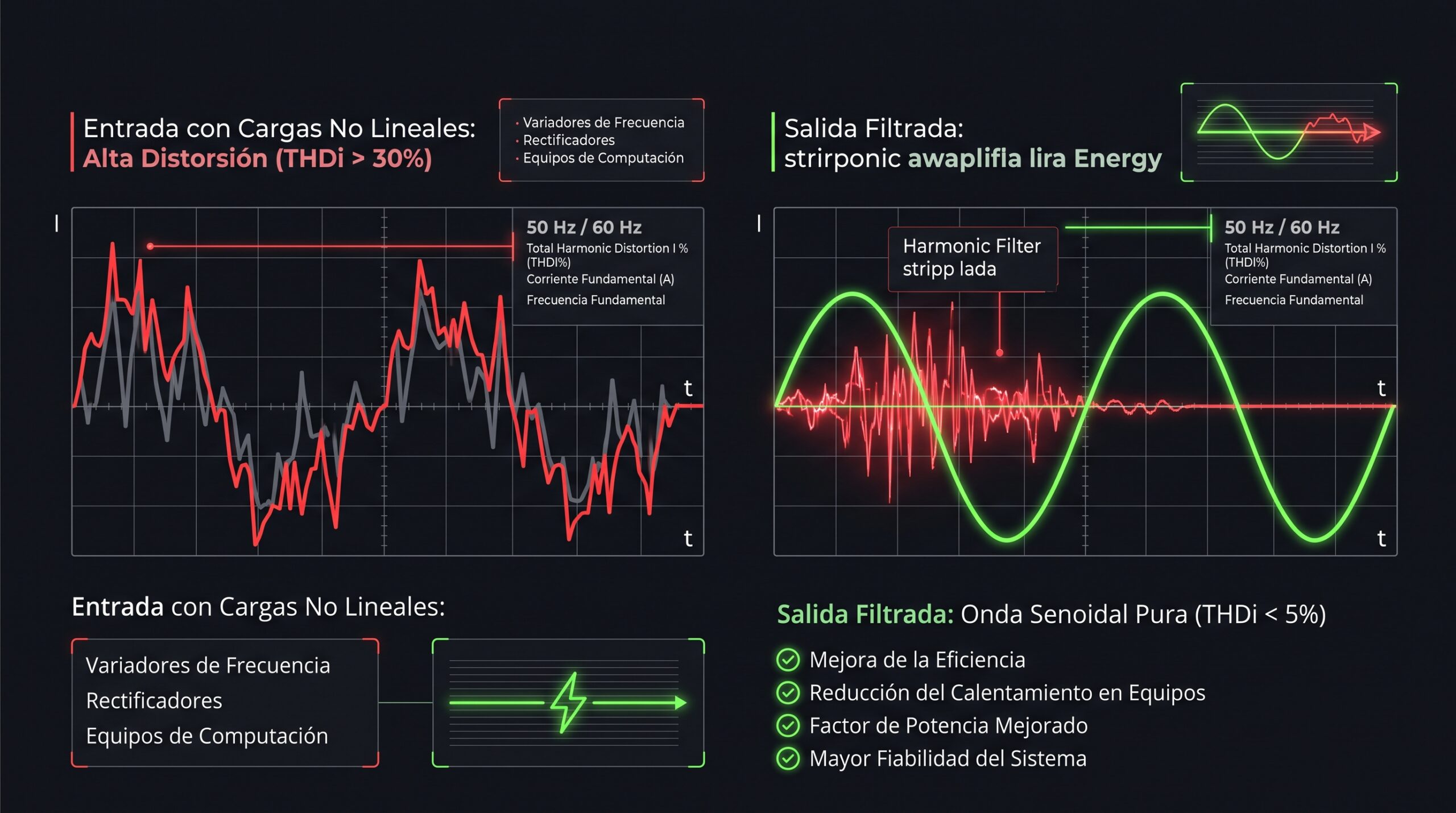

El AHF mide constantemente (miles de veces por segundo) la forma de onda de la corriente de la carga mediante transformadores de corriente (TCs). Cuando detecta la deformación armónica, el DSP calcula la corriente exacta que falta o sobra para reconstruir una senoidal pura e inyecta de forma instantánea una corriente armónica en oposición de fase.

Corriente Distorsionada (Carga) + Corriente Invertida (Filtro AHF) = Corriente Senoidal Pura (Red)

Ventajas:

• Filtrado multiarrmónico dinámico: Capaz de mitigar armónicos desde el 2º hasta el orden 50º simultáneamente.
• Independiente de las variaciones de carga: Mantiene la distorsión (THDi) por debajo del 5% sin importar si la planta opera al 10% o al 100% de su capacidad.
• Sin riesgo de resonancia: Al ser una fuente de corriente controlada digitalmente, no entra en resonancia con la red ni con los bancos de condensadores existentes.
• Multifunción: Además de filtrar armónicos, un AHF puede corregir el factor de potencia (compensación reactiva inductiva y capacitiva) y equilibrar las fases.

Desventajas:

• Costo inicial más alto: Requiere una inversión inicial superior en comparación con soluciones pasivas.

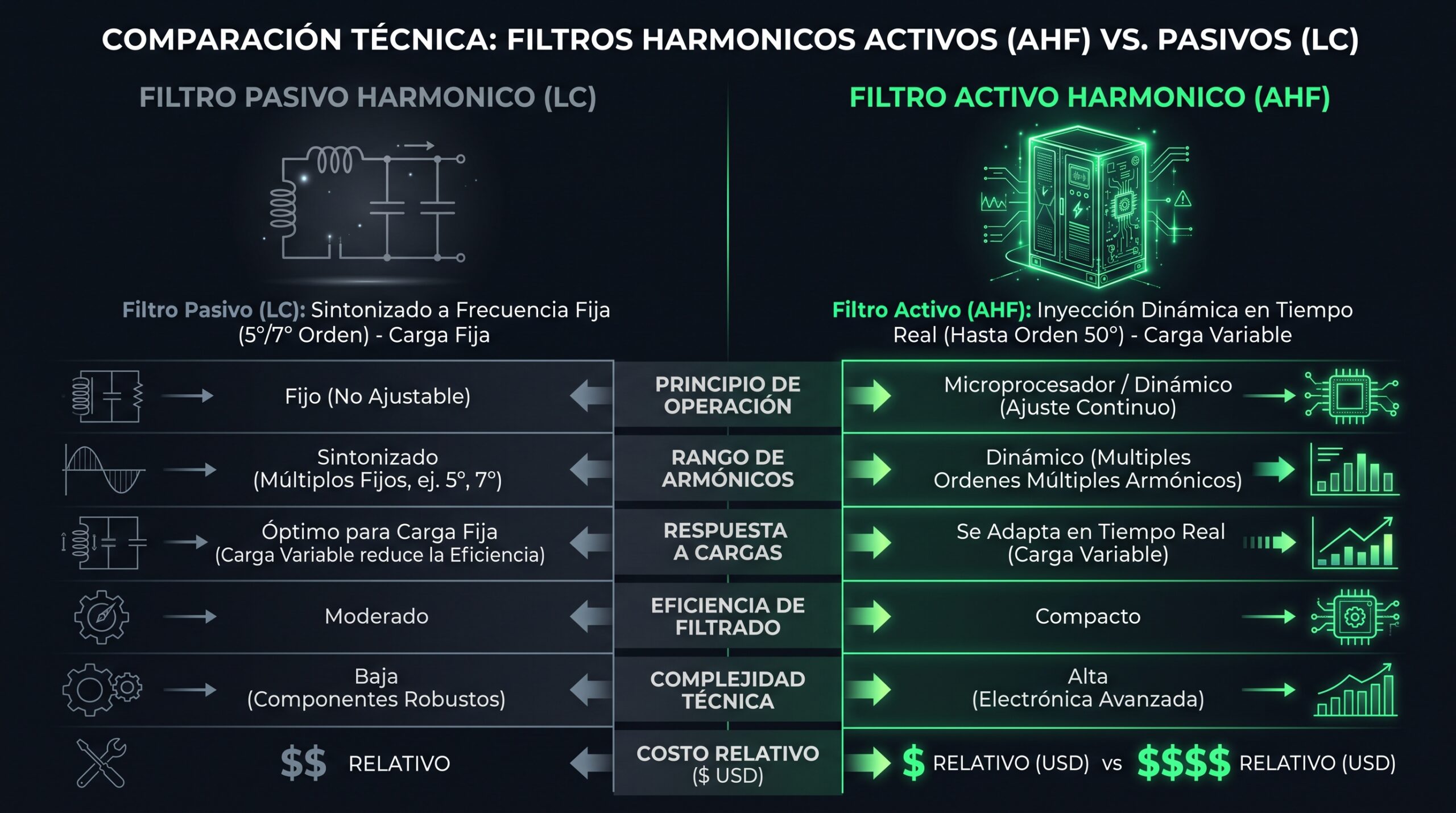

Cuadro Comparativo Técnico: AHF vs. PHF

¿Cuál necesita tu planta según el perfil de carga?

Para definir la mejor estrategia económica y técnica, analiza los siguientes tres escenarios de operación:

Escenario 1: Planta con un gran variador de frecuencia operando continuo

• Ejemplo: Una bomba de impulsión de agua o un compresor de gran tonelaje que opera siempre al 100% de velocidad.
• Recomendación: Filtro Pasivo (PHF) instalado en cabecera del variador. La carga es fija y predecible, por lo que una solución pasiva correctamente sintonizada ofrecerá una excelente relación costo-beneficio.

Escenario 2: Centro de Control de Motores (CCM) con múltiples variadores pequeños y medianos

• Ejemplo: Una línea de embotellado o envasado con 15 o 20 VFDs que arrancan, se detienen y varían su velocidad constantemente según la demanda.
• Recomendación: Filtro Activo de Armónicos (AHF) instalado en las barras del CCM. Un solo AHF centralizado compensará dinámicamente la suma de armónicos de todos los variadores operando simultáneamente, independientemente de cuántos estén encendidos.

Escenario 3: Planta industrial con problemas de Código de Red y Factor de Potencia

• Ejemplo: Una instalación manufacturera con penalizaciones por bajo factor de potencia, alto THDi en la acometida y cargas electrónicas sensibles que fallan por distorsión de voltaje.
• Recomendación: Filtro Activo de Armónicos (AHF) en el Tablero General de Distribución (TGD). Permitirá cumplir con las normativas más exigentes, eliminar el THDi y corregir el factor de potencia sin necesidad de instalar bancos de condensadores adicionales.

Conclusión: Soluciones basadas en la medición de campo

No existe una respuesta única universal. La selección entre un filtro de armónicos activo o pasivo depende del perfil de carga, la variabilidad del proceso y los objetivos de cumplimiento normativo de cada planta.

Antes de realizar cualquier inversión, es indispensable realizar un Estudio de Calidad de Energía con analizadores Clase A para diagnosticar el espectro armónico exacto de tu instalación.

En calidadenergetica.cl, asesoramos a la industria en la medición, diseño e integración de soluciones de mitigación de armónicos activas y pasivas para garantizar la eficiencia y continuidad de tus procesos.

Por John Salazar Belmar

Especialista en Calidad de Energía y Protección en DISAT
