Es lunes por la mañana y la línea principal de envasado o el centro de mecanizado CNC se detiene de forma intempestiva. Los operadores reportan que la pantalla HMI quedó congelada o que el controlador lógico programable (PLC) ha entrado en estado de falla crítica (Stop/Fault).
El equipo de mantenimiento acude de inmediato al gabinete eléctrico de control. Al abrir la puerta, se encuentra con un escenario desconcertante: la llave termomagnética principal y los disyuntores de protección de circuito están perfectamente cerrados; ninguno se disparó. No hay marcas de cortocircuito franco ni cables derretidos en las borneras. Sin embargo, al inspeccionar el módulo del PLC o la fuente de alimentación conmutada de 24 VDC, un inconfundible olor a silicio quemado confirma la tragedia. La tarjeta de entradas/salidas analógicas o la CPU principal ha quedado inutilizada.
La reacción habitual de la supervisión de mantenimiento ante este tipo de evento es atribuir la falla al «desgaste natural del componente», a una «falla de fábrica de la marca» o a «la mala calidad de la electrónica moderna». Se retira el módulo dañado, se busca el repuesto en bodega, se reprograma y la máquina vuelve a producir. Sin embargo, tres semanas o dos meses después, la historia se repite con la misma tarjeta o con un variador de frecuencia contiguo.
El problema de fondo no es la calidad del PLC ni la suerte de la planta. El problema radica en que las llaves termomagnéticas jamás fueron diseñadas para proteger semiconductores contra fenómenos de alta frecuencia, y la planta está sufriendo el impacto silencioso de los transientes de tensión.
La física del evento: Por qué un disyuntor no ve la destrucción del silicio
Para comprender por qué una llave térmica permanece inerte mientras un semiconductor se destruye a centímetros de distancia, es indispensable analizar la física de ambos elementos y sus escalas de tiempo operativas.
Una llave termomagnética convencional cuenta con dos mecanismos de disparo:
- Mecanismo térmico (Bimetal): Diseñado para proteger conductores eléctricos contra sobrecorrientes prolongadas o sobrecargas. Funciona bajo el principio del efecto Joule. Su tiempo de respuesta se mide en segundos o minutos.
- Mecanismo magnético (Bobina de disparo): Diseñado para interrumpir corrientes de cortocircuito de gran magnitud. Su tiempo de respuesta oscila entre los 10 y los 50 milisegundos.
Por otro lado, un transiente de tensión (conocido técnicamente como surge o pico de sobretensión impulsiva) es un evento electromagnético donde el voltaje de la red pasa de su valor nominal (por ejemplo, 220 V RMS, con un pico sinusoidal de 311 V) a valores de 1.500 V, 3.000 V o más de 6.000 V. La característica definitoria de este fenómeno es su duración: ocurre en una escala de tiempo de microsegundos o nanosegundos, presentando una tasa de cambio de voltaje respecto al tiempo (dv/dt) extremadamente elevada.
Debido a que la duración del transiente es infinitesimal, la energía térmica total depositada en el conductor que atraviesa la llave termomagnética es prácticamente nula. La corriente del transiente no logra calentar el bimetal ni generar el campo magnético necesario para vencer la inercia mecánica de los contactos del disyuntor. En consecuencia, para la llave térmica, el transiente de tensión no existió.
La analogía del búnker y el láser
Para visualizar esto de forma sencilla, imagine que la llave termomagnética de su panel eléctrico es la puerta de un búnker blindado, diseñada para resistir el impacto de un camión sin frenos a alta velocidad (un cortocircuito franco de alta corriente). Si el camión choca contra la puerta, el mecanismo reacciona y bloquea el paso.
Sin embargo, un transiente de tensión de alta frecuencia no es un camión: es un haz láser de alta potencia disparado a través de la rendija del ojo de la cerradura. La puerta blindada ni siquiera registra el impacto, pero lo que estaba dentro del búnker —la delicada electrónica del PLC— queda carbonizado en una fracción de millonésima de segundo.
El componente más vulnerable dentro de un PLC es la capa microbiana de dióxido de silicio (SiO₂) que actúa como dieléctrico de compuerta en los transistores de efecto de campo (MOSFET y CMOS) de los microprocesadores y circuitos integrados de interfaz. La rigidez dieléctrica de esta capa se mide en nanómetros. Cuando un transiente de 2.000 V ingresa por la línea de alimentación o por un lazo de corriente de sensor (4-20 mA), sobrepasa instantáneamente el límite de ruptura dieléctrica del silicio, perforando el componente y generando un micro-cortocircuito interno permanente.
Consecuencias financieras y operativas reales en la planta
La destrucción fulminante de una tarjeta electrónica es solo la punta del iceberg. Los estragos causados por los transientes de tensión en la industria generan costos ocultos de gran envergadura que impactan de manera directa la rentabilidad de las operaciones B2B:
- Paradas no programadas (Downtime): En industrias de proceso continuo (alimentos y bebidas, minería, celulosa, plásticos), una línea detenida debido a un PLC inoperativo representa pérdidas que oscilan entre USD 2.000 y USD 50.000 por hora en producción no realizada y materia prima echada a perder.
- Mano de obra y reprogramación: El reemplazo físico de una tarjeta requiere la intervención de especialistas en automatización para la carga de firmware, calibración de entradas analógicas y pruebas de lazo, consumiendo horas hombre críticas de mantenimiento.
- Degradación acumulativa («Efecto palomitas de maíz»): No todos los transientes destruyen la microelectrónica de inmediato. Transientes de menor amplitud fracturan microscópicamente las uniones de silicio. El componente continúa funcionando, pero su vida útil se degrada exponencialmente, provocando fallas intermitentes e inexplicables («fantasmas operativos») semanas después del evento original.
- Pérdida de parámetros y memoria: Los picos de tensión de alta frecuencia generan interferencia electromagnética (EMI) conducida que corrompe los buses de comunicación interna, borrando memorias EEPROM o alterando variables críticas de proceso sin dejar rastro visible.
Lo que exige la normativa internacional: IEEE C62.41 y SEMI F47
Para abordar la protección de sistemas electrónicos sensibles no se debe recurrir a especulaciones; es imperativo remitirse a la normativa internacional estandarizada.

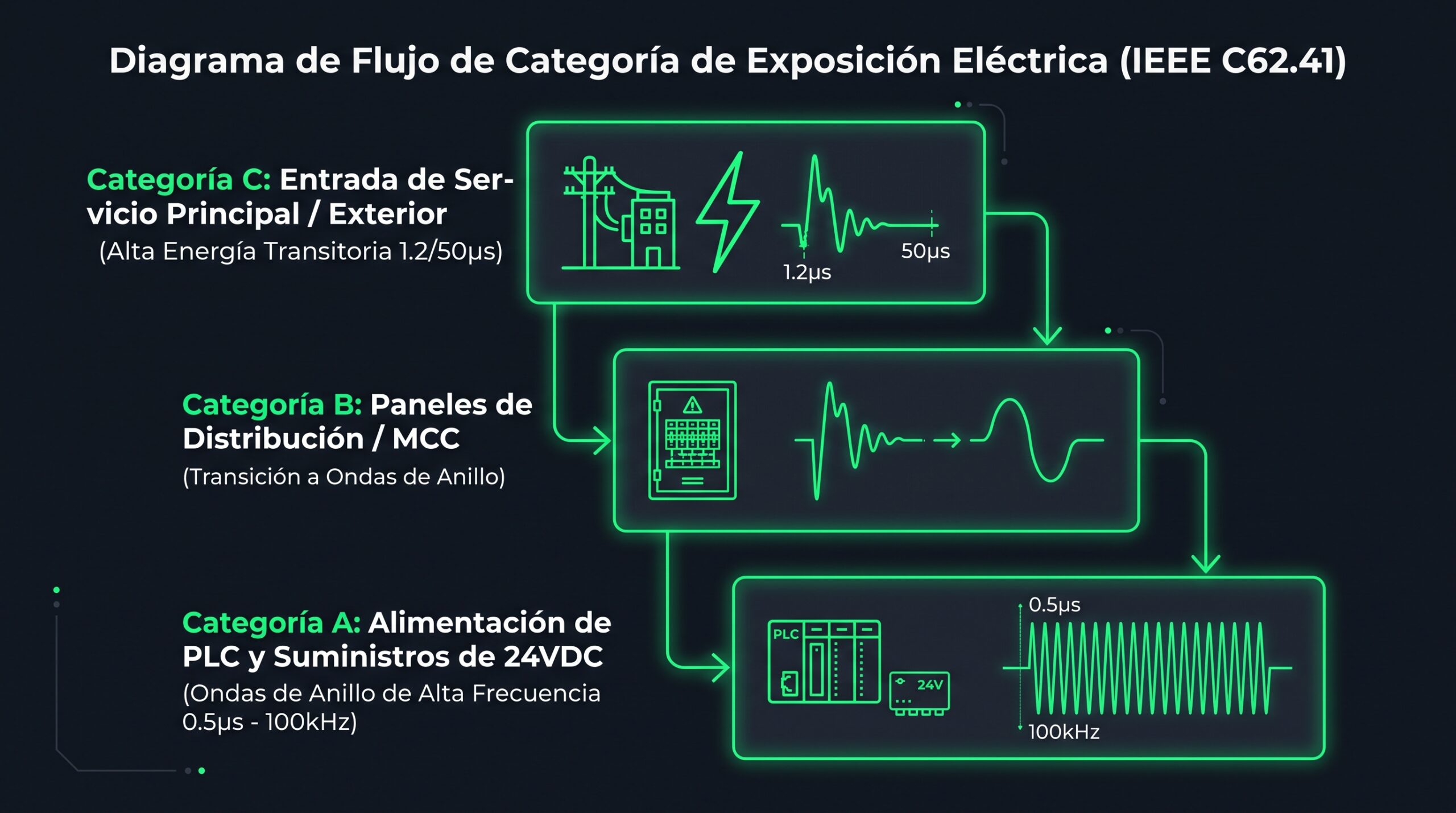

IEEE C62.41: Caracterización de sobretensiones en circuitos de baja tensión
La norma IEEE C62.41 («Recommended Practice on Characterizing Surges in Low-Voltage AC Power Circuits») establece que la visión tradicional de que los transientes provienen exclusivamente de descargas atmosféricas (rayos) es un mito.
La norma demuestra que más del 80% de los transientes de tensión destructivos se generan dentro de la propia planta industrial. Las causas internas más frecuentes incluyen:
- Conmutación de cargas inductivas de gran tamaño (desconexión de motores eléctricos).
- Apertura y cierre de contactores de potencia.
- Operación de bancos de condensadores para corrección de factor de potencia.
- Conmutación de alta frecuencia en la etapa rectificadora de variadores de frecuencia (VFD).
SEMI F47: Inmunidad del equipo a perturbaciones de voltaje
La norma SEMI F47 define los límites de inmunidad que deben cumplir los equipos electrónicos utilizados en la industria de manufactura avanzada. Especifica que los controladores y fuentes de poder deben soportar variaciones y eventos impulsivos sin perder el estado de procesamiento. Sin embargo, cuando un transiente supera la tasa de elevación dv/dt especificada, las protecciones internas integradas en las fuentes de poder comerciales (que usualmente consisten en un pequeño varistor de óxido metálico o MOV de baja capacidad) se saturan o destruyen.
Los varistores (MOV) convencionales tienen un gran inconveniente: actúan mediante un umbral de sujeción rígido. Si la red opera a 220 VAC (pico de 311 V), un MOV comercial se activa únicamente cuando el voltaje supera los 470 V o 500 V. Si un transiente oscilatorio (Ring Wave) ocurre cerca del cruce por cero de la onda seno, el voltaje puede elevarse bruscamente de 0 V a 350 V en nanosegundos. Para el MOV convencional, 350 V es un valor «seguro» porque está por debajo de su umbral fijo, permitiendo que la destructiva tasa de cambio dv/dt ingrese directamente a la fuente conmutada del PLC y destruya el puente rectificador y el MOSFET primario.
La solución tecnológica DISAT: Supresión de frecuencia activa con SineTamer
Para erradicar de forma definitiva la quema de tarjetas electrónicas y la falla de PLCs en entornos industriales, no basta con instalar descargadores de sobretensión de tipo cortacircuito o MOVs estándar. Se requiere una tecnología de seguimiento activo de la onda sinusoidal y atenuación de frecuencia.
Aquí es donde la arquitectura de protección SineTamer, representada e integrada por DISAT, marca la diferencia tecnológica fundamental en el mercado.
¿Cómo funciona SineTamer en la práctica?
SineTamer no es simplemente un supresor de picos; es un sistema de red de atenuación de frecuencia de baja impedancia (Frequency Attenuation Network).
- Seguimiento de la onda seno (Active Sine Wave Tracking): SineTamer monitorea de forma continua la forma de onda de voltaje en tiempo real. En lugar de esperar a que el voltaje alcance un umbral fijo elevado (como 500 V), SineTamer crea una envolvente de protección dinámica a escasos voltios por encima y por debajo de la onda sinusoidal instantánea.
- Reacción en Picosegundos: Ante la aparición de un transiente o una onda oscilatoria de alta frecuencia (Ring Wave), SineTamer reacciona en menos de un nanosegundo (escala de picosegundos), desviando la corriente del transiente y atenuando la componente de alta frecuencia impulsiva.
- Limitación de dv/dt: Al suprimir la tasa de cambio de voltaje, impide que la energía destructiva atraviese las capacidades parásitas de los transformadores aisladores y llegue a la compuerta de dióxido de silicio de los procesadores del PLC.

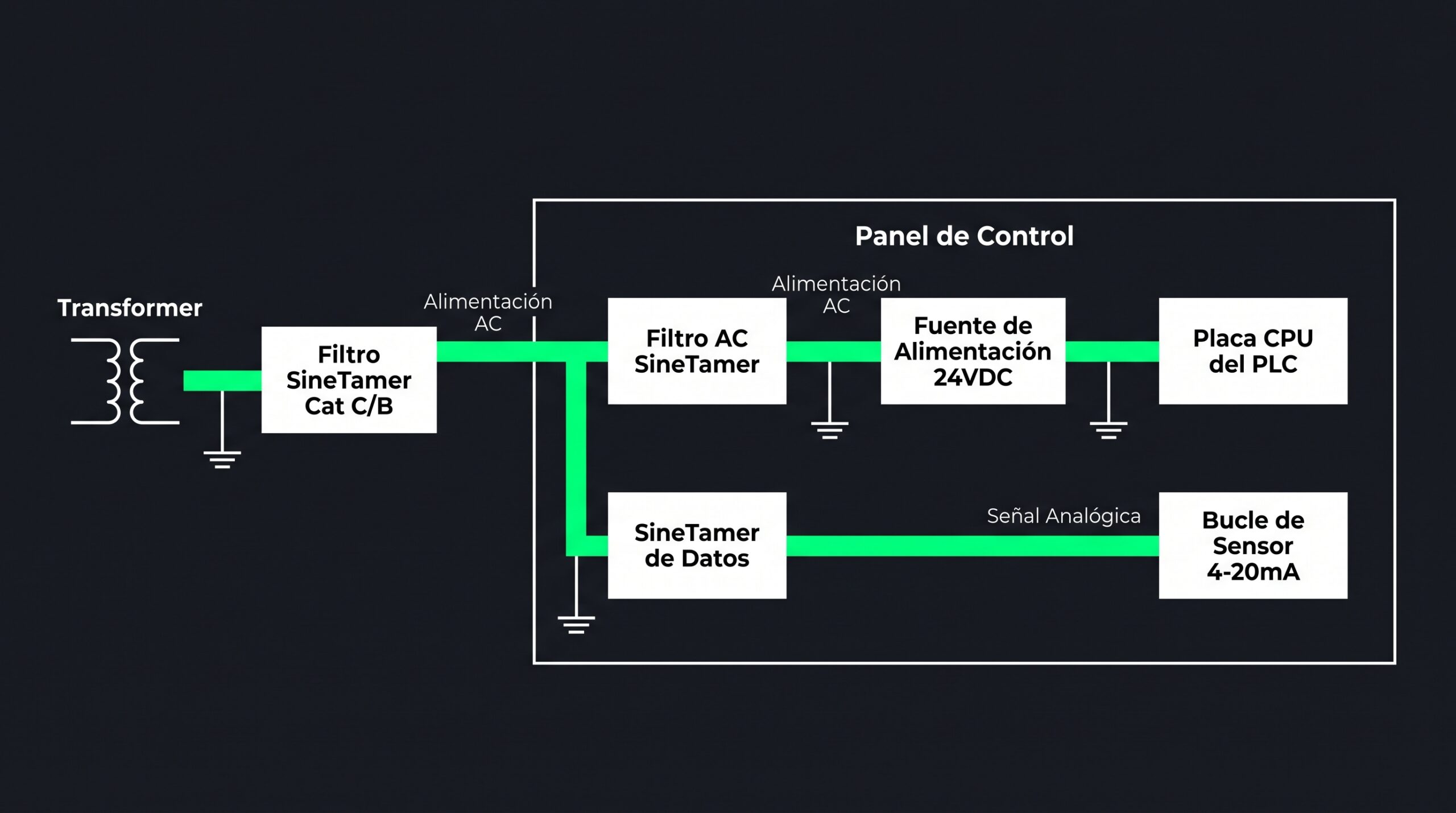

Estrategia de protección en cascada recomendada:
- Protección Primaria en Tablero General (Categoría C/B): Instalación de unidades SineTamer de alta capacidad de corriente de descarga (100 kA a 300 kA por fase) para contener la energía externa y transientes masivos de maniobras de red.
- Protección Dedicada de PLC y Control (Categoría A): Instalación de unidades SineTamer con filtro de seguimiento de onda en serie o paralelo directo en la alimentación de corriente alterna (120/230 VAC) que ingresa a las fuentes conmutadas de 24 VDC del PLC.
- Protección de Lazos de Instrumentación y Comunicación: Aplicación de supresores ultra-rápidos SineTamer para líneas de comunicación de datos (RS485, Modbus, Profibus, Ethernet Industrial) y lazos analógicos de 4-20 mA que salen del gabinete hacia el campo, previniendo que los transientes ingresen por la «puerta trasera» del PLC.
Conclusión y recomendaciones finales
Continuar reemplazando tarjetas de PLC quemadas y asumir la pérdida de producción como un gasto operativo inevitable no es una estrategia sostenible en la industria moderna. Las llaves termomagnéticas cumplen su función protegiendo los cables contra incendios, pero la microelectrónica de control exige un escudo diseñado para la velocidad de la física semiconductora.
En CalidadEnergética.cl promovemos la implementación de arquitecturas de protección basadas en física eléctrica real y estándares de ingeniería internacional.
Si deseas asesoría para evaluar la protección de tus tableros de control o revisar las especificaciones técnicas de la tecnología SineTamer, ponte en contacto con nuestro equipo técnico a través de nuestra plataforma web.
